PBT综合管廊光纤电话机广播系统简介

八百通智能综合管廊光纤电话机祥顺彩票广播系统是光纤电话机与广播合二为一的综合通信平台，即光纤电话机和有线广播合用一套软件，合用传输光纤，共用光收发器，功能上有互相独立，互不影响。 综合管廊光纤电话机广播系统的供电方式采用就近取电方式，由综合管廊附近的配电房的AC220V交流电源进行供电，或就近配电箱取电。

祥顺彩票八百通智能综合管廊光纤电话机广播系统组成与网络结构

系统组成

综合管廊光纤电话机广播系统主要由光纤电话机广播控制台、光纤电话机分机、扬声器、通信光缆和电源电缆等组成： 光纤电话机有线广播控制台设备：主要包括操作管理计算机，光纤电话机和广播系统二合一的控制主机、接警IP电话机、SIP服务器、三层网络交换机等。

祥顺彩票扬声器：强指向喇叭，功率25W、15W。

祥顺彩票通信光缆：传输介质采用G.652单模光缆，用1芯光纤利用波分复用方式将相隔的光纤电话机主机串联成4芯自愈环网，光纤电话机与有线广播共用一芯光纤传输,也可以与原来监控电缆共用光纤传输。

祥顺彩票电源电缆：规格不同的电力电缆；

系统网络结构

1. 光网结构；传输介质采用G.652单模光缆，用1芯光纤利用波分复用方式将相隔的光纤电话机主机串联成4芯自愈环网，光纤电话机与有线广播共用一芯光纤传输，构成稳定网络结构,保证系统的稳定性。

2．广播分区；光纤电话机系统跟有线广播系统可在同一时间呼叫，互不干扰，综合管廊内光纤电话机既可向监控中心通报紧急事件信息，又可在综合管廊做综合管廊广播效果，在监控中心可对广播进行单个呼叫、片呼、全呼，音量调节、音频信号由光纤电话机的音频控制器输出,广播功放直接采用RVV电缆线跟强指向喇叭相连。每2个扬声器为一个分区，每个分区与光纤电话机有唯一的一个地址码，综合管廊内15W扬声器。

3．二级管理方式：光纤电话机可以任意组网，将若干个部位的光纤电话机组成一个统一的光纤电话机二级或多级监控网，实行统一的网络管理。在上级网管中心可以实现“只监不控”和“又监又控”两种监管模式。同时维护人员可以通过因特网对各分中心的光纤电话机设备进行远程维护。

祥顺彩票4.广播控制方式； 由于采用光纤电话机和广播系统集中控制方式，在综合管廊中无需敷设从中心到功放的信号电缆， 中心广播信号通过光纤电话机的传输通道控制每个功放，在每个光纤电话机处将信号转换传输给光纤电话机就近的功放。每个功放可驱动1个30W扬声器或2个20W扬声器，扬声器和电缆采用2×1.5规格电缆或类似电缆。

5．广播录音；麦克风录音从控制台主机直接通过SIP服务器录音，用数字录音方式录音。录音文件存放在计算机硬盘上。

6．系统供电；综合管廊光纤电话机和广播系统的供电方式采用就近取电方式，由由综合管廊的UPS配电箱引出的电源电缆对光纤电话机分机和广播功放供电。

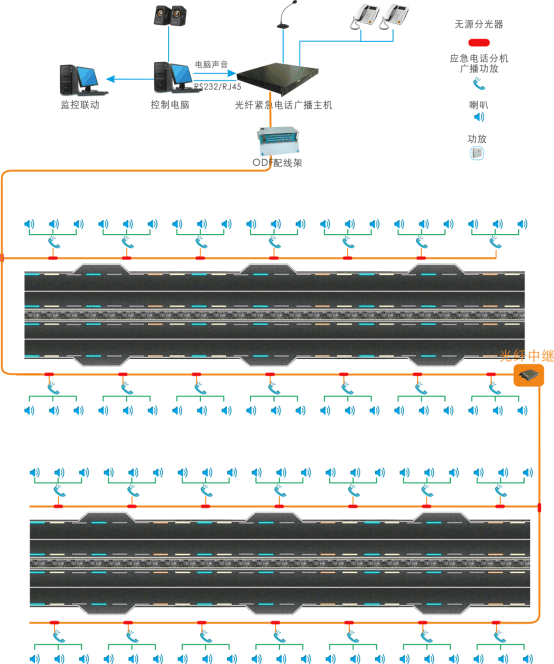

7、系统结构图；
