自动收线听筒模块

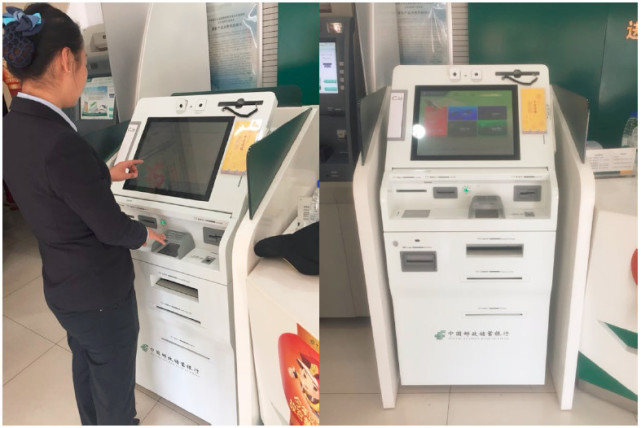

祥顺彩票ST-1Z 自动收线听筒组结合本公司在通讯行业十几年专业经验，并仔细研究银行自助终端行业的产品需求而研发生产的新一代产品。该听筒在使用时能依据使用者不同而自动定位金属软管长度、使用完毕后金属软管能自动卷入收线盒 ，从而使自助终端产品外观更美观。

祥顺彩票ST-1Z 自动收线听筒组的电气性能符合国标 GB/T15279-2003 要求。

一、使用环境要求：

祥顺彩票电话机在下述的使用环境中能正常工作：

温度：-25℃～＋55℃

相对湿度：10%～95％

祥顺彩票大气压力：86～106Kpa

环境噪声：不大于40dB(A)

二、功能介绍

1、 提机3秒种以内可以快速拨打110、119、120等求助电话，3秒后在无拨号状态下自动接通银行客服电话；（银行最新标准）

2 、拨号号码可根据需要任意设定和修改；

祥顺彩票3 、具有键盘锁功能，限制用户随意拨打电话；电话正常通话后，自动解锁；

祥顺彩票4、 限制通话功能，用户可根据自行需要设置通话时间限制；

5、 具有模拟人工拨号功能，电话接通后，根据提示，可自动转接人工服务（选用功能，特殊要求情况下选用此功能）；

祥顺彩票6、听筒在用户使用完毕后，自动将听筒线收入收纳盒中，话机整体美观。

7、主控制板与收线听筒分离设计，方便安装。

三、电气特性：

祥顺彩票1、  主要技术指标：工作频率：300HZ~3400HZ

2、  振铃声级：70dB

祥顺彩票3、  脉冲拨号：拨号脉冲的断续比为：1.6±0.2︰1.0

祥顺彩票拨号脉冲速度：10±1次/秒

4、 双音多频（DTMF）拨号：

低频群频率：697.770.852.941HZ ；

高频群频率：1209.1336.1477HZ；

祥顺彩票频偏：≤1.5%；

祥顺彩票低频群电平：-9±3dB；

祥顺彩票高频群电平：-7±3dB；

频率组合中的高低电平差：2±1dB；

谐波等总失真至少比基波电平低20dB。

祥顺彩票5、 听筒T器采用高精度电容式驻极体传声器，型号EC928-542;  R器采用低失真、高可靠、长寿命的优质动圈式受话器，型号DR-05-1,能适用于较严酷的环境。

6、 阻抗:  T器：2.2KΩ(最大)

祥顺彩票R器：150±30Ω(在f＝1KHz下)

祥顺彩票7、灵敏度：T器：-34±2dB(在f＝1KHz下)

           R器：98±2dB(在f＝1KHz下)

8、 响度评定值：

9、发送频率响应曲线：

    在Okm用户线条件下，发送频率响应的典型曲线应符合下图中上、下限要求。

10、接收频率响应曲线：

在Okm用户线条件下，发送频率响应的典型曲线应符合下图中上、下限要求。

11、耐压测试：

祥顺彩票话机在承受频率为50HZ，有效值为1500V的正弦交流电压,泄漏电流3mA,测试时间1min，应无飞弧、火花和击穿现象。

四、主要材料及工艺

祥顺彩票1、手柄：手柄采用优质ABS/PC注塑一次成型，表面不允许有明显的刮痕、污点、毛刺、凹凸不平和裂纹，外观颜色由客户指定。

2、导线:采用优质铁氟龙导线，耐高温、抗酸碱。

2.1额定电压：300Ｖ

祥顺彩票2.2额定温度：200℃

2.3抗油、抗强酸、抗强碱、抗强氧化剂

3、不锈钢软管

3. 1采用优质不锈钢SUS304材料制作，规格ф6.5mm*1100mm

3. 2伸缩性强，柔软度好，抗拉力强,符合MS20要求；

3. 3软管轴向耐拉力测试80KG以上。

4、其它结构件：采用优质冷轧钢加工或成型，涂覆件的表面不能有镀层脱落、起泡、锈蚀等现象。

祥顺彩票五、环境及运输试验要求：

1、盐雾试验要求：

电话机能承受24 小时中性盐水喷雾试验，而不得有腐蚀现象。其标准应符合GB/T2433.17-1993 电工电子产品基本环境试验流程试验Ka:盐雾试验方法要求。

2、高低温试验要求：

将电话机放置于高低温试验设备中，以0℃—50℃各一小时交替变化，经五次循环后，取出于常温下放置一小时，然后于两小时内测试应符合本技术说明中电气要求。

3、湿热试验要求：

40℃温度93%湿度，储存16 小时后，取出于常温下放置一小时，然后于两小时内测试应符合本技术说明中电气要求。

4、振动试验要求：

在频率10~55HZ 范围内，振幅0.35mm，按XYZ 三个 轴向各扫频一次，再从55~10HZ 重复一次，每次扫频振动时间10 分钟，结束后结构和功能正常。

六、包装及贮存

1、单个电话机重量约为1500g。

祥顺彩票2、每箱包装数量5个。

祥顺彩票3、电话机均有防尘、防震、防刮花包装及独立包装。

4、电话机包装确保在整个运输过程中不受损坏。
